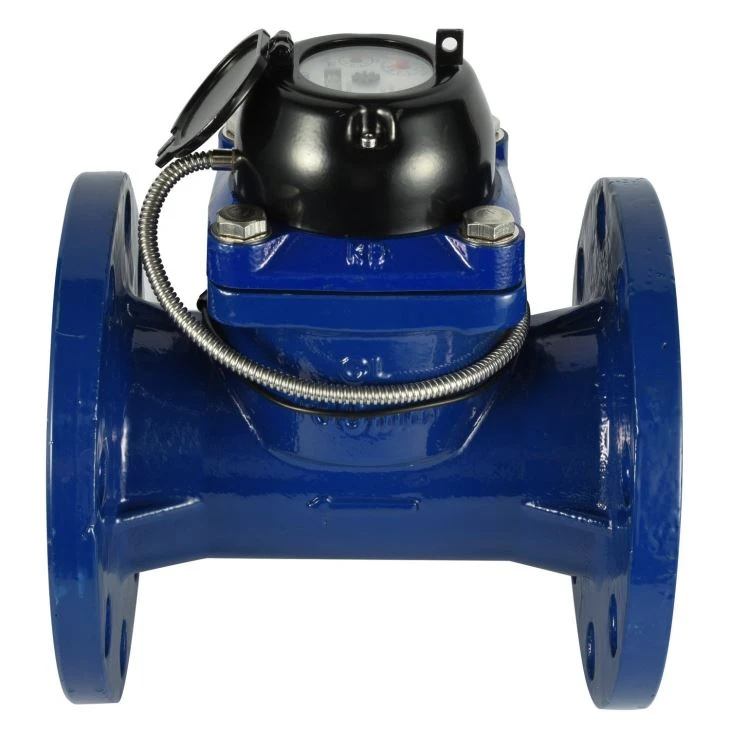

Medidor de pulso de água
DN 50mm a DN 200mm LXG2 é um medidor de água de irrigação de alta pressão para medir o volume total de água unidirecional passando por grandes dutos em tamanhos de 50mm a 200mm, como água de torneira, água de poço, água de rio, bem como esgoto, exceto corrosivo agua.
Recursos
* Movimentação magnética, menor resistência de transmissão.
* Escudo magnético, para proteção do campo magnético externo.
* Estrutura removível, fácil manutenção.
* O registro de discagem seco e selado garante uma leitura clara e uma longa vida útil.
* O mecanismo de medição pode ser removível do corpo para verificação, manutenção e substituição, e o corpo não precisa' ser desmontado da tubulação.
* Peças intercambiáveis.
* Alta capacidade de fluxo, baixa perda de pressão, resistência ao impacto da água e antipoluição.
* Pode ser equipado com interruptor reed (registrador pode' t girar). Dados técnicos de conformidade padrão estão em conformidade com o padrão ISO 4064 Classe A, R20, R25
Condições de trabalho
Temperatura da água: ≤50ºC para medidor de água fria
Temperatura da água: ≤90ºC para medidor de água quente
Pressão da água: ≤1MPa ou 1.6MPa ou 4.0 MPa opcional (10bar ou 16bar r 40 bar opcional)
Requerimentos de instalação
* Recomenda-se uma posição horizontal com o registro voltado para cima.
* O pipeline deve ser limpo antes da instalação.
* O medidor deve estar constantemente cheio de água durante a operação.
Erro Máximo Permissível
Na zona inferior de Qmin (Q1) inclusive até mas excluindo Qt (Q2) é ± 5%.
Na zona superior de Qt (Q2) inclusive até e incluindo Qmax (Q4) é ± 2% (medidor de água fria).
Na zona superior de Qt (Q2) inclusive até e incluindo Qmax (Q4) é ± 3% (medidor de água quente).
DADOS TÉCNICOS PRINCIPAIS De acordo com ISO4064: 2003 (Padrão Antigo)
| Tamanho do Medidor | Medindo | Fluxo Máximo | Fluxo Nominal | Fluxo de Transição | Fluxo mínimo | Leitura mínima | Leitura Máxima | ||
| milímetros | classe | m³/h | m³ | ||||||
| 40 | A | 20 | 10 | 1 | 0.4 | 0.0002 | 999999 | ||
| 50 | A | 30 | 15 | 4.5 | 1.2 | 0.0002 | 999999 | ||
| 65 | A | 50 | 25 | 7.5 | 2 | 0.0002 | 999999 | ||
| 80 | A | 80 | 40 | 12 | 3.2 | 0.002 | 999999 | ||
| 100 | A | 120 | 60 | 18 | 4.8 | 0.002 | 999999 | ||
| 125 | A | 200 | 100 | 30 | 8 | 0.002 | 999999 | ||
| 150 | A | 300 | 150 | 45 | 12 | 0.002 | 999999 | ||
| 200 | A | 500 | 250 | 75 | 20 | 0.002 | 999999 | ||
| 250 | A | 800 | 400 | 120 | 32 | 0.002 | 999999 | ||
| 300 | A | 1200 | 600 | 180 | 48 | 0.02 | 9999999 | ||
PRINCIPAIS DADOS TÉCNICOS De acordo com ISO4064: 2005 (Novo Padrão)
| Tamanho do Medidor | Medindo | Q4 | Q3 | Q2 | Q1 | Leitura mínima | Leitura Máxima |
| milímetros | R | m³/h | m³ | ||||
| 40 | 20 | 20 | 16 | 3.2 | 0.8 | 0.001 | 999999 |
| 50 | 20 | 31.25 | 25 | 5 | 1.25 | 0.001 | 999999 |
| 65 | 20 | 50 | 40 | 8 | 2 | 0.001 | 999999 |
| 80 | 20 | 78.7 | 63 | 12.6 | 3.15 | 0.001 | 999999 |
| 100 | 20 | 125 | 100 | 20 | 5 | 0.001 | 999999 |
| 125 | 20 | 200 | 160 | 32 | 8 | 0.001 | 999999 |
| 150 | 20 | 312.5 | 250 | 50 | 12.5 | 0.01 | 9999999 |
| 200 | 20 | 500 | 400 | 80 | 20 | 0.01 | 9999999 |
| 250 | 20 | 787 | 630 | 126 | 31.5 | 0.1 | 99999999 |
| 300 | 20 | 1250 | 1000 | 200 | 50 | 0.1 | 99999999 |
Dimensões e peso
| Tamanho do medidor | Comprimento L | Largura B | Altura H | Tópico de conexão | Peso | ||
| milímetros | milímetros | D | Círculo de parafuso Diâmetro D1 | Parafuso de conexão | KG | ||
| 40 | 200 | 256 | 253 | 165 | 125 | 4xM16 | 12 |
| 50 | 200 | 256 | 253 | 165 | 125 | 4xM16 | 15 |
| 65 | 200 | 256 | 268 | 185 | 145 | 4xM16 | 15 |
| 80 | 225 | 276 | 284 | 200 | 160 | 8xM16 | 17.5 |
| 100 | 250 | 286 | 295 | 220 | 180 | 8xM16 | 20 |
| 125 | 250 | 301 | 310 | 250 | 210 | 8xM16 | 22 |
| 150 | 300 | 346 | 339 | 285 | 240 | 8xM20 | 33 |
| 200 | 350 | 373 | 382 | 340 | 295 | 8xM20 | 45 |
| 250 | 400 | 493 | 433 | 395 | 350 | 12xM20 | 94 |
| 300 | 450 | 516 | 483 | 445 | 400 | 12xM20 | 114 |
