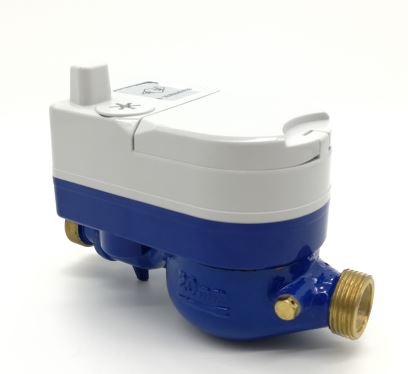

Medidor eletrônico de fluxo de água
WMD15 a WMD50 é um hidrômetro eletrônico completo sem registros, mede água potável fria (quente) para aplicação residencial nos tamanhos 15mm a 50mm.
Recursos:
Adotando a tecnologia avançada de codificação e verificação de dados, com alta confiabilidade de comunicação
Atendendo a EMC / ESD / EMI, os requisitos de projeto de compatibilidade eletromagnética para produtos eletrônicos, atingindo o patamar de liderança industrial.
Supper design de baixo consumo de energia, sem necessidade de manutenção para o circuito.
Grau à prova de água como IP 68, adequado para diferentes ambientes complicados.
Anti-queda e anti-fluxo reverso.
Estrutura de alta sensibilidade e alta resistência, com longa vida útil.
Antimagnético.
Projetado como a função de medidor de fluxo.
Conformidade Padrão
Os dados técnicos estão em conformidade com a norma ISO 4064 Classe B, Classe C, R80, R100, R125 ou R160 para instalação horizontal.
Recursos opcionais
* Vários comprimentos e conexões disponíveis mediante solicitação
* Válvula anti-retorno
* Opção de saída de pulso: interruptor reed; Hall ou placa de metal não magnética.
* Corpo do medidor: Latão, plástico, ferro e aço inoxidável para seleção.
Condições de trabalho
Temperatura da água: ≤50ºC para medidor de água fria
Temperatura da água: ≤90ºC para medidor de água quente
Pressão da água: ≤1MPa ou 1.6MPa opcional (10bar ou 16bar opcional)Requerimentos de instalação
* O medidor deve ser instalado na posição horizontal com a direção do fluxo indicada pela seta lançada no corpo do medidor com o registro voltado para cima.
* O pipeline deve ser limpo antes da instalação. * O medidor deve estar constantemente cheio de água durante a operação.
Erro Máximo Permissível
Na zona inferior de Qmin (Q1) inclusive até mas excluindo Qt (Q2) é ± 5%. Na zona superior de Qt (Q2) inclusive até e incluindo Qmax (Q4) é ± 2% (medidor de água fria).
Na zona superior de Qt (Q2) inclusive até e incluindo Qmax (Q4) é ± 3% (medidor de água quente).
Acessórios
Cada medidor de água tem um conjunto de acoplamentos opcional: tubo 2pcs, porca 2pcs e junta 2pcs
DADOS TÉCNICOS PRINCIPAIS De acordo com ISO4064: 2003 (Padrão Antigo)
| Tamanho | Polegada | Classe | Qmax | Qn | Qt | Qmin | Leitura mínima | Leitura máxima |
| Fluxo máximo | Fluxo nominal | Fluxo de transição | Fluxo mínimo | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
PRINCIPAIS DADOS TÉCNICOS De acordo com ISO4064: 2005 (Novo Padrão)
| DN | Milímetros | 15 | 20 | 25 | 32 | 40 | 50 |
| TAMANHO | Polegada | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Leitura mínima (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Leitura máxima (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Pressão máxima (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Perda máxima (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Temperatura máxima | T50 | T50 | T50 | T50 | T50 | T50 | |
| Opção de saída de pulso | interruptor de palheta | Vmáx=24V, Imáx=100mA, Pmáx=2W | |||||
| corredor | / | ||||||
| placa de metal não magnética | / | ||||||
Dimensões e peso
| Tamanho do Medidor | Comprimento (L) | Largura (B) | Altura (H) | Tópico de conexão |
| milímetros | milímetros | D | ||
| 15 | 165/190 | 98 | 104 | G 3/4B |
| 20 | 190/195 | 98 | 106 | G 1B |
| 25 | 260/225 | 103 | 115 | G1 1/4B |
| 32 | 260/230 | 103 | 115 | G1 1/2B |
| 40 | 300/245 | 124 | 153 | G 2' B |
| 50 | 300 | 124 | 153 | G2 1/2 B |
| 280 | 165 | 175 | Flange conectando GB 4216.4 | |
